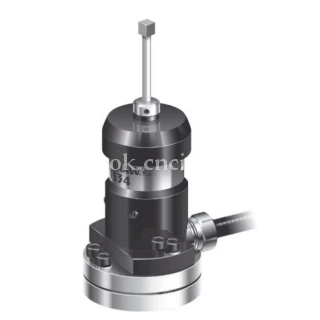

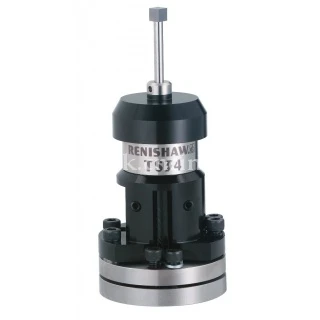

Датчик наладки инструмента TS34 RENISHAW
Артикул ts34
Для малых и крупных станков.
Проводная передача сигнала.
Минимальный размер инструмента Ø 1 мм.
Повторяемость 1,0 мкм.
Артикул товара: ts34
ООО «Эффективное производство» - официальный партнер компании RENISHAW в России
Компактное трехкоординатное устройство наладки инструмента с контактным триггерным механизмом срабатывания и передачей сигнала по кабелю. Предназначено для обнаружения неисправного инструмента и быстрого измерения длины и диаметра инструмента самых разных типов. Предлагается в исполнениях с выходом сбоку или сзади.
Особенности и преимущества:
- Испытанный на практике кинематический механизм.
- Помехоустойчивая передача сигнала по кабелю.
- Компактная конструкция занимает на столе минимальное место.
- Повторяемость 1,00 мкм (2σ).
Совместимые интерфейсы / устройства передачи сигналов – MI 8-4, HSI.
| Основное назначение | Измерение инструмента и обнаружение поломки инструмента на вертикальных и горизонтальных обрабатывающих центрах любых габаритов. | ||
| Способ передачи сигнала | Проводная передача сигналов | ||
| Совместимые интерфейсы | MI 8-4 или HSI | ||
| Рекомендуемые щупы | Квадратный щуп (карбид вольфрама, твердость по Роквеллу 75, шкала C) | ||
| Масса со щупом | 660 г | ||
| Кабель (к интерфейсу) | Технические характеристики | 2-жильный экранированный кабель Ø 5,2 мм; каждая жила: 72 x 0,08 мм | |
| Длина | 5 м | ||
| Способ подсоединения | Кабель с боковой стороны блока | ||
| Направление измерений | ±X, ±Y, +Z | ||
| Односторонняя повторяемость | 1,00 мкм | ||
| Усилие срабатывания щупа Малое усилие в плоскости XY Высокое усилие в плоскости XY В направлении Z |
0,65 Н, 66 гс 1,42 Н, 145 гс 5,50 Н, 561 гс |
||
| Класс защиты | IPX8 (EN/IEC 60529) | ||
| Монтаж | |||
| Рабочая температура | от +5 до +60 °C | ||
Для заказов на сумму более 50000 тр. доставка включена в стоимость.
В других случаях рассчитывается исходя из веса отправления и региона доставки.
Возможна доставка любой удобной для заказчика ТК
Сроки доставки от 1 до 3 дней по Центральному региону
По умолчанию мы работаем с двумя курьерскими компаниями:
Major — российская компания, занимающаяся продажей автомобилей и перевозками грузов. Крупнейший, наряду с «Рольфом», автодилер страны.
DPDgroup — международная служба экспресс-доставки. В среднем ежедневно доставляет более 5 миллионов посылок. Работает под торговой марками DPD.
Это наши проверенные партнеры. Однако если вы предпочитаете работать с другой курьерской службой, у нас нет ограничений. Просто сообщите нам об этом. Мы согласуем все условия и отправим заказ с полным комплектом сопутствующей документации.
Как оплатить?
Оплата принимается по безналичному расчету. После согласования заказа мы выставляем счет на оплату. Заказ считается оплаченным после поступления суммы заказа на расчетный счет ООО «Эффективное производство».
Как получить?
География доставки — вся Россия. При перевозке грузы подлежат страхованию. Обычно доставка входит в стоимость продукции.

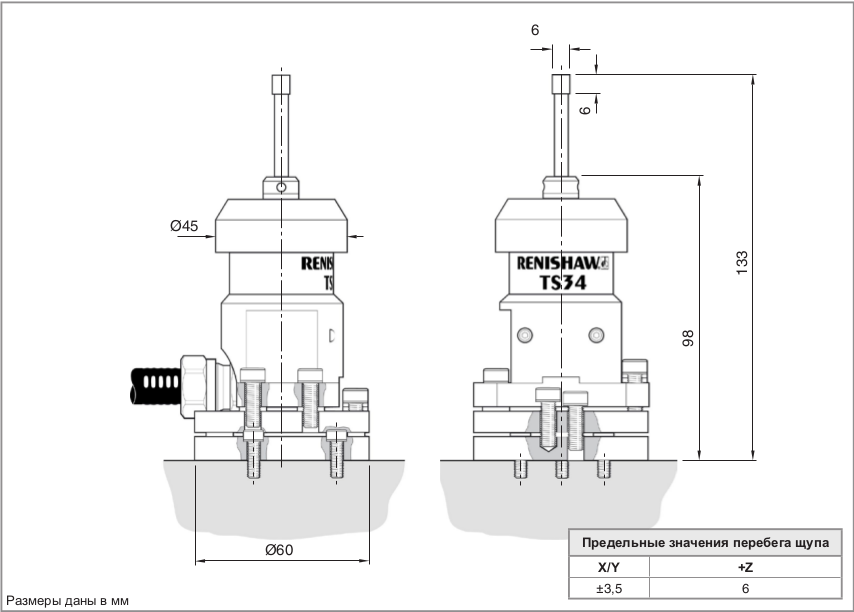

Схема датчика
