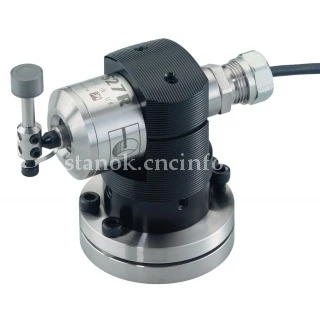

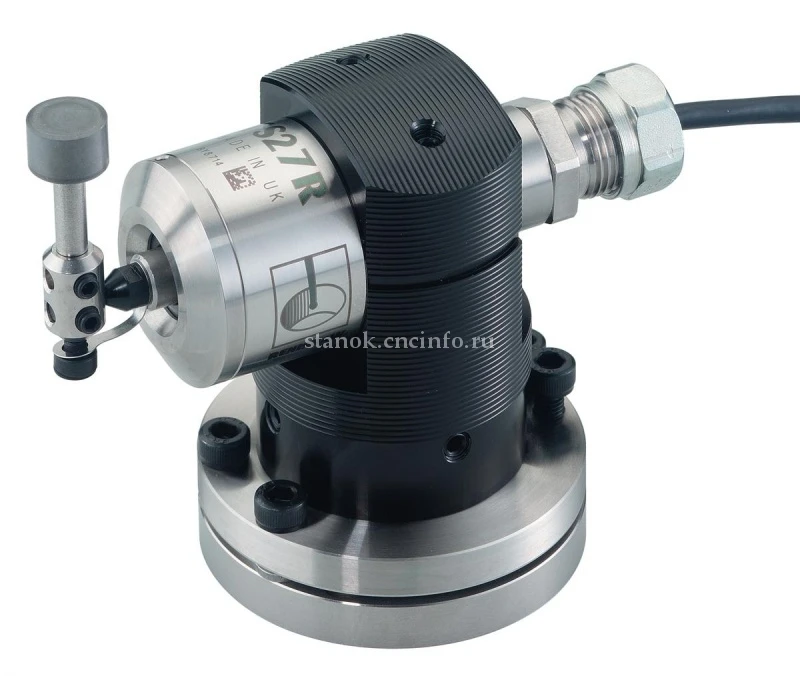

Датчик наладки инструмента TS27R RENISHAW

(7)

Для малых и крупных станков.
Проводная передача сигнала.
Минимальный размер инструмента Ø 1 мм.
Повторяемость 1,0 мкм.

ООО «Эффективное производство» - официальный партнер компании RENISHAW в России

Характеристики:

Производитель: RENISHAW

для наладки инструмента

проводная

Заказать

Подробное описание
Технические характеристики
Документация
Чертежи

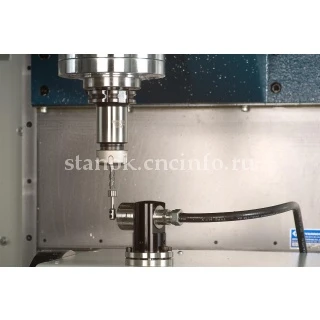

Компактное трехкоординатное устройство наладки инструмента с контактным триггерным механизмом срабатывания и передачей сигнала по кабелю. Предназначено для обнаружения неисправного инструмента и быстрого измерения длины и диаметра инструмента самых разных типов.

Особенности и преимущества:

Испытанная на практике кинематическая конструкция.
Помехоустойчивая передача сигнала по кабелю.
Недорогой датчик для наладки инструмента на различных обрабатывающих центрах.
Повторяемость 1,00 мкм (2σ).

Совместимые интерфейсы / устройства передачи сигналов – MI 8-4.

Развернуть

Свернуть

Основное назначение		Измерение инструмента и обнаружение поломки инструмента на вертикальных и горизонтальных обрабатывающих центрах любых габаритов и всех портальных обрабатывающих центрах
Способ передачи сигнала		Проводная передача сигналов
Совместимые интерфейсы		MI 8-4 или HSI
Рекомендуемые щупы		Дисковый щуп (Карбид вольфрама, твердость по Роквеллу 75, шкала C) Квадратный щуп (Керамический наконечник, твердость по Роквеллу 75, шкала C)
Масса включая щуп с дисковым наконечником (с элементами питания)		1055 г
Кабель (к интерфейсу)	Технические характеристики	4-жильный экранированный кабель Ø4,35; каждая жила: 7х0,2
	Длина	10 м
	Электрическое подключение	Кабель с торца датчика
Направление измерений		±X, ±Y, +Z
Односторонняя повторяемость		1,00 мкм
Усилие срабатывания щупа		от 1,3 Н до 2,4 Н (от 133 гс до 245 гс) в зависимости от ориентации
Класс защиты		IPX8 (EN/IEC 60529)
Способы монтажа		Т-болт M12 (не входит в комплект поставки) Возможна дополнительная установка пальцев Spirol® для обеспечения повторяемости установки датчика при повторном монтаже
Температура хранения		от -10 до +70 °C
Рабочая температура		от +5 до +60 °C

Развернуть

Свернуть

TS27R Проспект с техническими данными

Развернуть

Свернуть

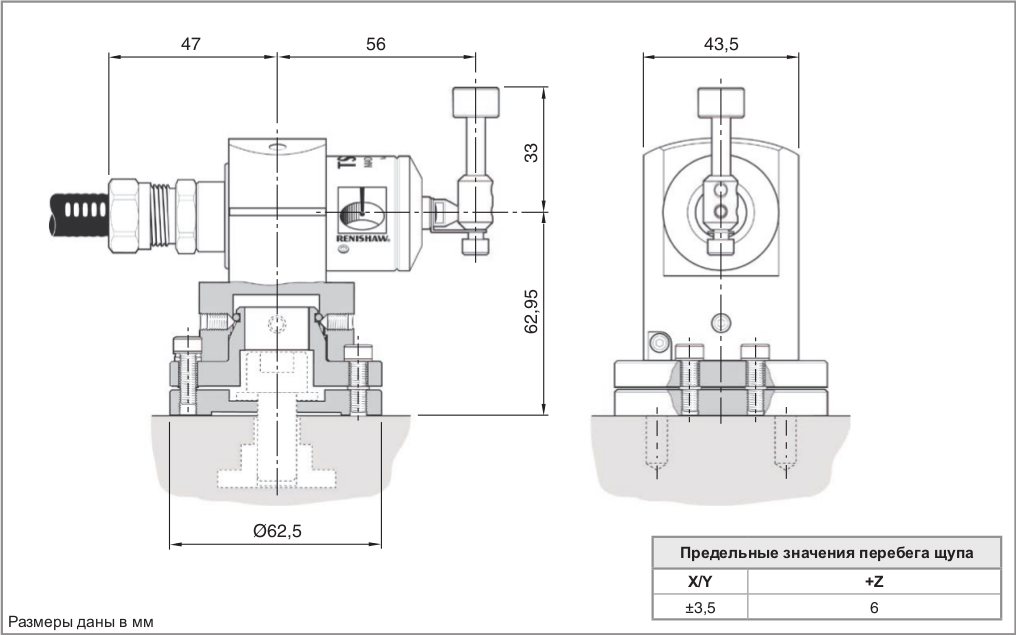

Схема датчика

Развернуть

Свернуть
