Датчик для контроля деталей TS 248 HEIDENHAIN
Фрезерные, сверлильные и расточные станки с ручной сменой инструмента, токарные и шлифовальные станки.
Проводная передача сигнала.
Повторяемость <1,0 мкм.
ООО «Эффективное производство» - официальный партнер компании HEIDENHAIN в России
Для измерения заготовок непосредственно на станке Heidenhain предлагает датчики серии TS. Контактные измерительные датчики помогают уменьшить время наладки, увеличить время эксплуатации станка и повысить точность изготовляемых деталей. Функции наладки, измерения и контроля выполняются в ручном или в автоматическом режиме, при помощи циклов измерения.
В зажимной патрон датчик устанавливается вручную или при помощи автоматической смены инструмента. В зависимости от циклов измерения системы ЧПУ, датчик может в автоматическом или в ручном режиме выполнять следующие функции:
- выверять заготовки;
- устанавливать точки привязки;
- измерять заготовки;
- оцифровывать и контролировать 3D формы.
TS 248 - датчик нового поколения с осевым или радиальным кабельным подключением, с пониженной силой отклонения для передачи сигналов для станков с ручной сменой инструмента, а также для шлифовальных станков и токарных станков.
| Точность датчика | ≤ ±5 мкм при использовании стандартного щупа T404 |
| Повторяемость многократные измерения в одном направлении |
2σ ≤ 1 мкм при скорости измерения 1 м/мин Стандартные значения: 2σ ≤ 1 мкм при скорости измерения 3 м/мин 2σ ≤ 4 мкм при скорости измерения 5 м/мин |
| Отклонение щупа датчика | ≤ 5 мм во всех направлениях (с длиной щупа 40 мм) |
| Усилие касания | осевое: прибл. 4 Н радиальное: прибл. 0,5 Н |
| Скорость измерения | ≤ 5 м/мин |
| Защита от столкновений | нет |
| Крепление | конический хвостовик (круглый фланец) М28 х 0,75 наружная резьба муфта М22 х 1 наружная резьба |
| Напряжение питания без нагрузки |
DC от 15 до 30 В / ≤100 мA |
| Выходные сигналы | коммутационный сигнал S (сигнал прямоугольной формы и его инверсный сигнал) дополнительный беспотенциальный сигнал "Триггер" |
| Уровень сигнала | HTL UH ≤ 20 В при –IH ≤ 20 мA UL ≤ 2,8 В при IL ≤ 20 мA при номинальном напряжении 24 В |
| Передача сигнала | кабельная |
| Длина кабеля | ≤ 25 м |
| Электрическое подключение | фланцевый разъем M12, 8-pin, осевой или радиальный |
| Класс защиты | IP67 (EN 60529) |
| Рабочая температура | от +10 °C до +40 °C |
| Температура хранения | от -20 °C до +70 °C |
| Вес без конического хвостовика | прибл. 0,15 кг |

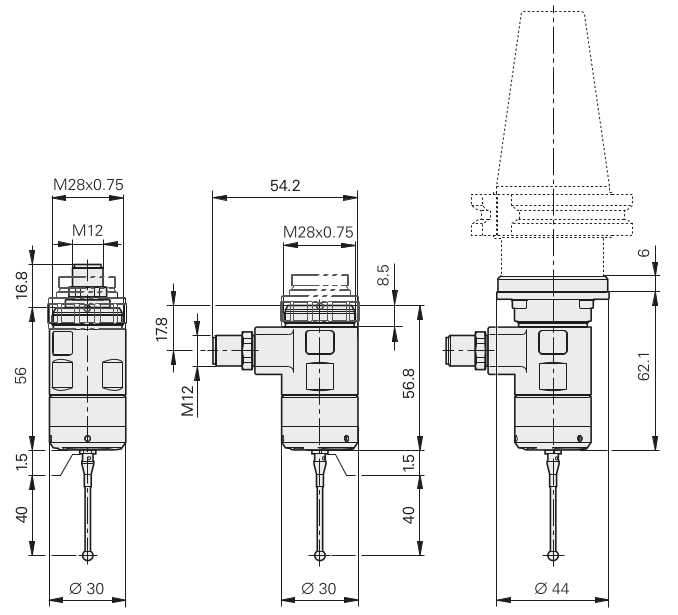

Схема датчика
