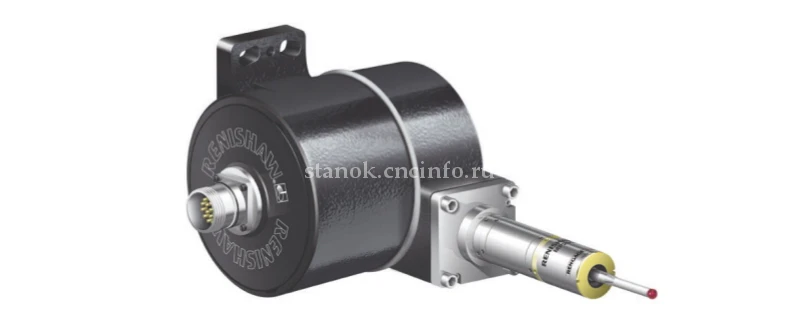

Прецизионная съёмная рука HPGA RENISHAW

(4)

Для токарных, многоцелевых и шлифовальных станков.
Проводная передача сигнала.
Датчик LP2 или MP250.
Повторяемость 3,0 мкм.

ООО «Эффективное производство» - официальный партнер компании RENISHAW в России

Характеристики:

для наладки

Производитель: RENISHAW

рука для наладки

проводная

Заказать

Подробное описание
Технические характеристики
Документация
Чертежи

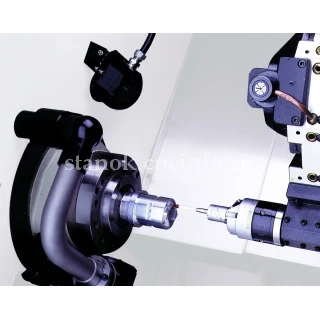

Прецизионная приводная рука для наладки инструмента на токарных и шлифовальных станках с ЧПУ.

При каждом повороте руки в положение готовности запатентованный поворотный механизм точного базирования обеспечивает позиционирование щупа с высокой повторяемостью.

Рука HPGA дает превосходную повторяемость по всем трем основным осям станка, особенно при использовании вместе с тензодатчиком MP250, в котором реализована высокоточная технология RengageTM. Благодаря новой инновационной конструкции уплотнения SwarfStopTM эта модель может работать в самых неблагоприятных условиях окружающей среды.

Основные характеристики и преимущества:

Возможен также контроль размеров деталей.
Более высокая повторяемость позиционирования и улучшенные характеристики измерений по нескольким координатным осям благодаря совместному использованию с датчиками LP2 и Rengage MP250 компании Renishaw.
Наладка инструмента выполняется за время, которое может достигать значений на 90% меньше времени, затрачиваемого при использовании традиционных методов.
Надежная работа в самых неблагоприятных условиях эксплуатации станков.
Взаимозаменяемость рук и кабелей.
Повторяемость 3,00 мкм (2σ) по всем трем координатным осям станка.

Совместимые интерфейсы / устройства передачи сигналов – TSI 3, TSI 3-C, HSI.

Развернуть

Свернуть

Исполнение		Стандартное с выходом кабеля "в станок"	Стандартное с выходом кабеля сбоку
Основное назначение		Измерение размеров деталей и инструмента, а также обнаружение неисправного инструмента на токарных и шлифовальных станках с ЧПУ
Способ передачи сигнала		Проводная передача сигналов
Датчик		LP2 или MP250
Совместимые интерфейсы		TSI 3 / TSI 3-C и HSI
Кабель (к интерфейсу)	Технические характеристики	Ø 5,9 мм, 8-жильный экранированный кабель, каждая жила : 32×0,1 мм	Ø 5,8 мм, две витые пары, экранированные, две отдельные жилы, каждая жила с изоляцией: 18×0,1 мм
	Длина	1,5 м, 3 м, 5 м, 10 м	2 м, 5 м, 10 м
Направление измерений		±X, ±Y, +Z
Стандартная повторяемость позиционирования		3,00 мкм (2σ)
Усилие срабатывания щупа		зависит от датчика
Угол качания руки		90° (стандартный случай)
Класс защиты		IPX8 (EN/IEC 60529)
Монтаж		Болты M8, 3 шт.
Рабочая температура		от +5 до +55 °C

Развернуть

Свернуть

Контактные датчики для наладки инструмента и измерений на токарных многоцелевых станках

Развернуть

Свернуть

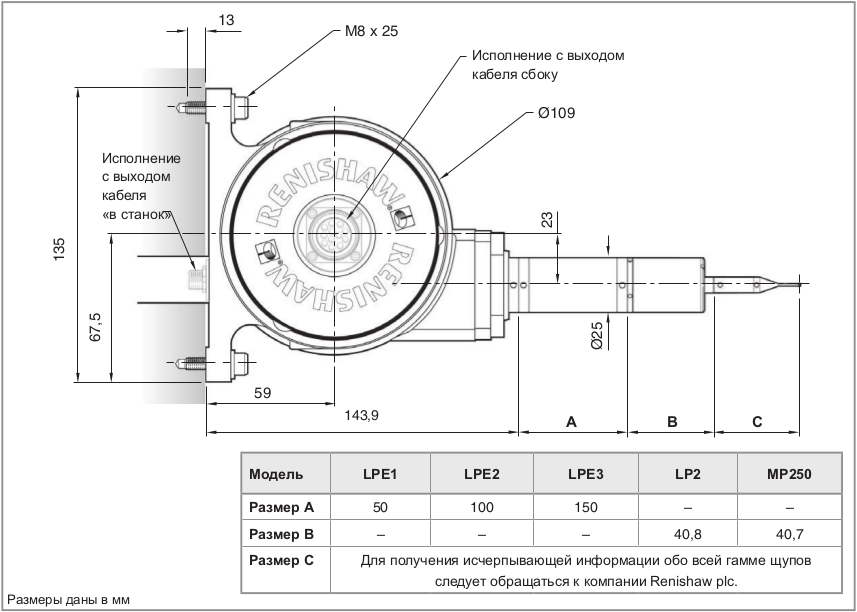

Размеры
