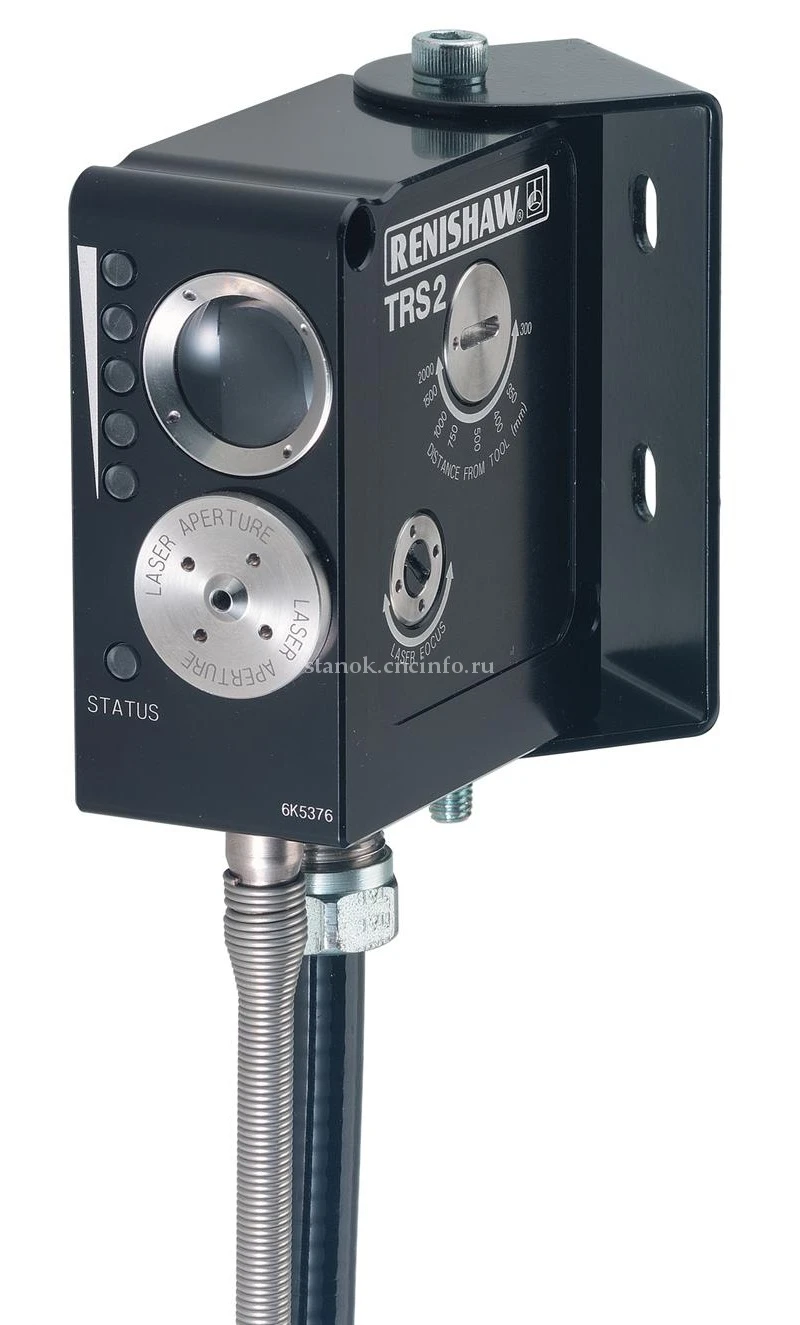

Система наладки инструмента TRS2 RENISHAW
Бесконтактная система для обнаружения поломки цельного режущего инструмента на обширном ряде станков. Уникальная технология ToolWiseTM распознавания инструмента позволяет определить его наличие или отсутствие путем анализа характера изменения интенсивности света, отраженного от вращающегося инструмента.

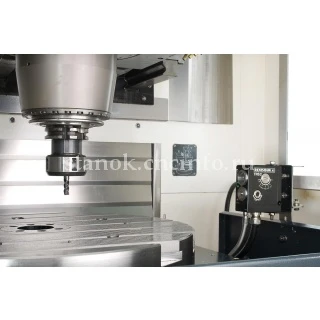

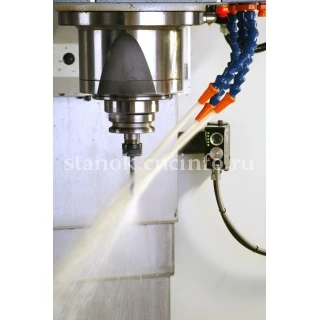

Хаотичное изменение интенсивности света, обусловленное отражением от летящей мелкой стружки и смазочно-охлаждающей жидкости, игнорируется, в связи с чем вероятность ошибочного обнаружения поломки из-за попадания посторонних объектов в зону пучка, существенно снижается. Система состоит из единственного блока, который может устанавливаться вне рабочего пространства, что позволяет сохранить свободное место на столе станка.
Особенности и преимущества:
- Экономичное решение, быстрая и надежная работа.
- Новейшая технология ToolWise распознавания инструмента.
- Сверхбыстрое обнаружение: инструмент находится в зоне лазерного пучка всего 1 секунду.
- Простая процедура установки и настройки.
| Основное назначение | Сверхбыстрое бесконтактное обнаружение поломки цельного инструмента на вертикальных и горизонтальных обрабатывающих центрах любых габаритов, многоцелевых станках и всех портальных обрабатывающих центрах. | ||
| Способ передачи сигнала | Проводная передача сигналов. | ||
| Совместимые интерфейсы | Не требуется (встроенный интерфейс). | ||
| Обнаружение неисправного инструмента | Ø 0,2 мм | ||
| Диапазон обнаружения | Диапазон настройки системы TRS2: от 300 мм до 2 м. Заводская настройка: 350 мм. Исполнение TRS2-S имеет фиксированную настройку на 350 мм. | ||
| Выходной сигнал (от интерфейсного блока) | Выходной сигнал состояния. Сухой контакт твердотельного реле (SSR), нормально разомкнутый или нормально замкнутый. |
||
| Кабель (к ЧПУ станка) | Технические характеристики | 5-жильный экранированный кабель Ø4,85 мм; каждая жила 18x0,1 мм, с изоляцией. | |
| Длина | 0,8 м | ||
| Способ подсоединения | Кабель подсоединяется с нижней стороны блока. | ||
| Подача сжатого воздуха | Воздухопровод Ø 4 мм. Воздух, подводимый к системе TRS2, должен удовлетворять требованиям стандарта ISO 8573-1: класс очистки 1.7.2. |
||
| Тип лазера | Лазерное изделие класса 2 | ||
| Юстировка лазерного пучка | Блок поставляется с регулируемой монтажной скобой. | ||
| Масса | 750 г с кабелем длиной 10 м. | ||
| Класс защиты | IPX8 (EN/IEC 60529) при наличии подачи воздуха | ||
| Монтаж | В комплект входит монтажная скоба с двумя пазами под болты M6 (2 шт.), предусматривающими смещение болтов для регулировки их положения. | ||
| Рабочая температура | от +5 до +55 °C | ||
Схема датчика
