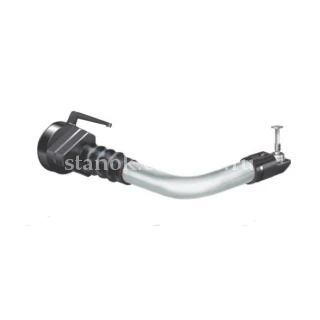

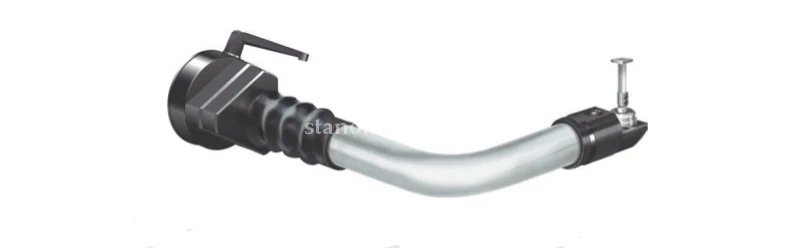

Прецизионная съёмная рука HPRA RENISHAW

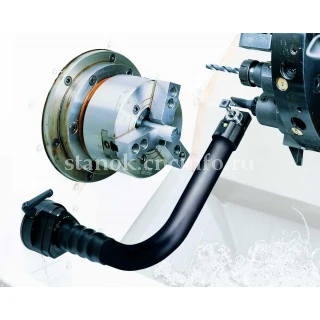

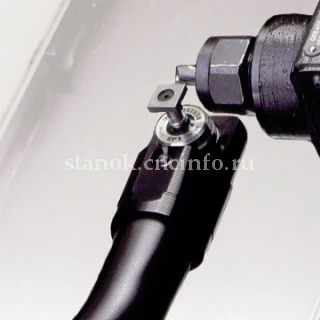

Рука HPRA представляет собой съемный кронштейн, вручную устанавливаемый на станок для наладки инструмента, и снимаемый по окончании наладки.
В процессе работы рука остается зафиксированной на своем основании с обеспечением высокой повторяемости позиционирования. В то время, когда рука HPRA не используется, она находится на стойке, расположенной на станке или рядом с ним.
Основные характеристики и преимущества:
- Неиспользуемая рука снимается со станка, занимает очень мало места.
- Постоянная сигнализация о состоянии системы с помощью двухцветного светодиодного индикатора.
- Наладка инструмента выполняется за время, которое может достигать значений на 90% меньше времени, затрачиваемого при использовании традиционных методов.
- Предусматривает установку на уже используемые станки.
- Защита датчика в случае выхода за пределы перебега с помощью ломкого предохранителя щупа.
- Щупы имеют конфигурации, позволяющие работать с инструментом следующих размеров: 16, 20, 25, 32, 40 и 50 мм.
Датчик для наладки инструмента с механическим срабатыванием для токарных станков и обрабатывающих центров, который можно использовать для установки заготовки. Может устанавливаться в специальные держатели, изготавливаемые сторонними производителями. Снабжён резьбовым соединением M4 для присоединения любого контактного щупа Renishaw. Простое присоединение интерфейсного кабеля к клеммам датчика с помощью OEM-комплекта. Короткий корпус обеспечивает существенные преимущества при наладке инструмента и высокую эффективность, присущую обычным контактным датчикам Renishaw.
Совместимые интерфейсы / устройства передачи сигналов – TSI 2, TSI 2-C.
| Исполнение | Стандартное с выходом кабеля "в станок" | Стандартное с выходом кабеля сбоку | |
| Основное назначение | Измерение размеров инструмента и обнаружение его поломки на двух- и трехкоординатных токарных станках с ЧПУ | ||
| Способ передачи сигнала | Проводная передача сигналов | ||
| Датчик | RP3 | ||
| Совместимые интерфейсы | TSI 2 или TSI 2-C | ||
| Кабель (к интерфейсу) | Технические характеристики | Ø 4,0 мм, двухжильный экранированный кабель; каждая жила: 7×0,2 мм | |
| Длина | 3 м, 5,5 м, 10 м, 12 м | 3 м | |
| Направление измерений | ±X, ±Y, +Z | ||
| Стандартная повторяемость позиционирования | 5,00 мкм (2σ) X/Z (руки для станков с патронами диаметром от 6 до 15 дюймов) 8,00 мкм (2σ) X/Z (руки для станков с патронами диаметром от 18 до 24 дюймов) |
||
| Усилие срабатывания щупа Малое усилие в плоскости XY Большое усилие в плоскости XY В направлении +Z |
1,50 Н, 153 гс 3,50 Н, 357 гс 12,00 Н, 1224 гс |
||
| Класс защиты | IPX8 (EN/IEC 60529) | ||
| Монтаж | Болты M6, 3 шт. | ||
| Рабочая температура | от +5 до +60 °C | ||
Для заказов на сумму более 50000 тр. доставка включена в стоимость.
В других случаях рассчитывается исходя из веса отправления и региона доставки.
Возможна доставка любой удобной для заказчика ТК
Сроки доставки от 1 до 3 дней по Центральному региону
По умолчанию мы работаем с двумя курьерскими компаниями:
Major — российская компания, занимающаяся продажей автомобилей и перевозками грузов. Крупнейший, наряду с «Рольфом», автодилер страны.
DPDgroup — международная служба экспресс-доставки. В среднем ежедневно доставляет более 5 миллионов посылок. Работает под торговой марками DPD.
Это наши проверенные партнеры. Однако если вы предпочитаете работать с другой курьерской службой, у нас нет ограничений. Просто сообщите нам об этом. Мы согласуем все условия и отправим заказ с полным комплектом сопутствующей документации.
Как оплатить?
Оплата принимается по безналичному расчету. После согласования заказа мы выставляем счет на оплату. Заказ считается оплаченным после поступления суммы заказа на расчетный счет ООО «Эффективное производство».
Как получить?
География доставки — вся Россия. При перевозке грузы подлежат страхованию. Обычно доставка входит в стоимость продукции.

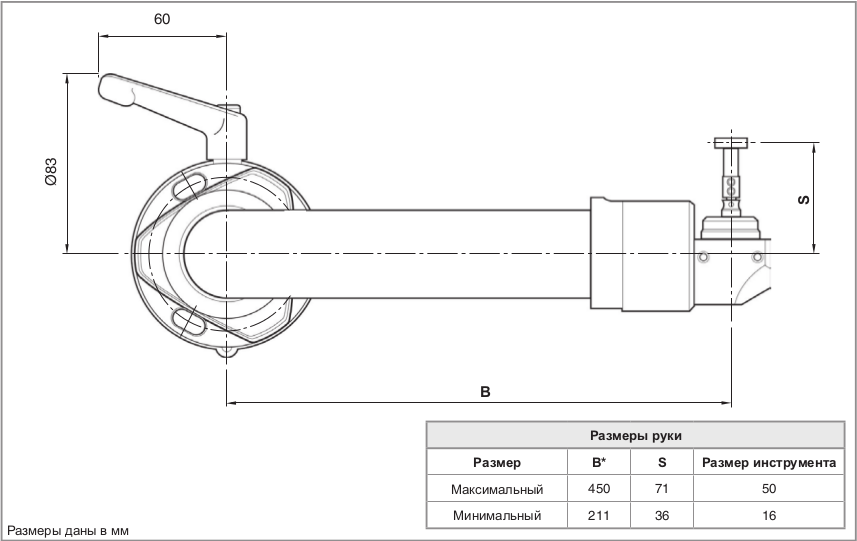

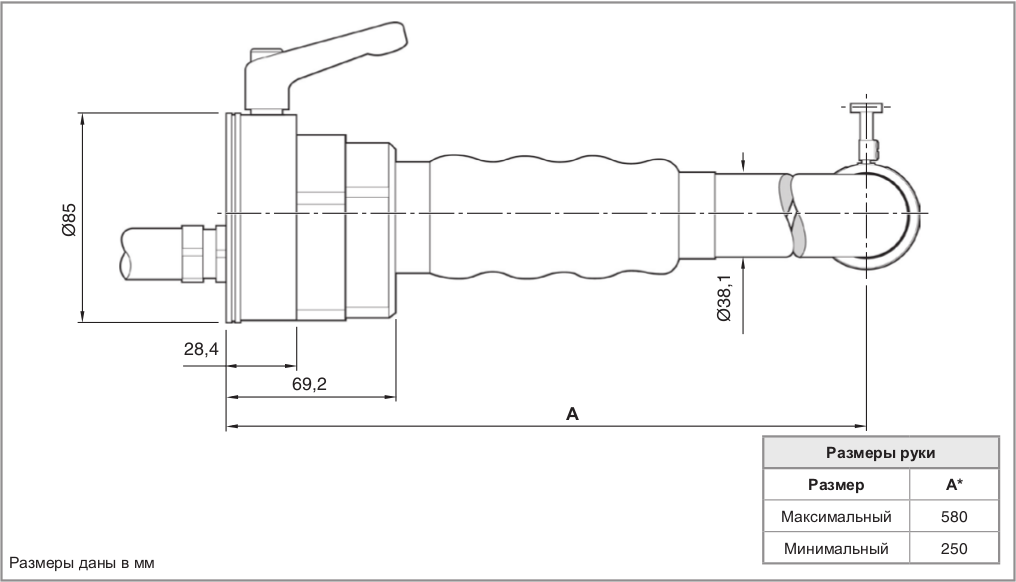

Размеры
