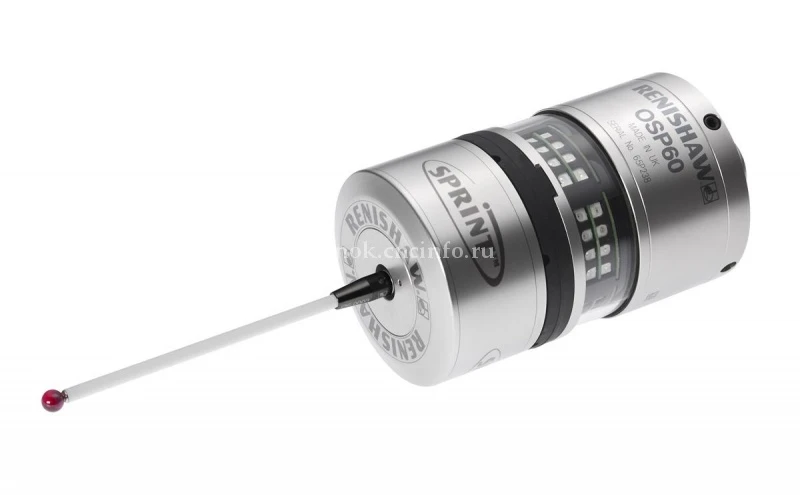

Сканирующий датчик OSP60 SPRINT RENISHAW

(5)

Для малых и крупных станков.
Оптическая передача сигнала.
Диапазон сканирования ±XY 0,3 мм, ±Z 0,15 мм.
Максимальное отклонение сканирования ±XY 0,8 мм, ±Z 0,61 мм.
Максимальная длина щупа 150 мм.

ООО «Эффективное производство» - официальный партнер компании RENISHAW в России

Характеристики:

для контроля деталей

Производитель: RENISHAW

для контроля деталей

оптическая (ИК)

Заказать

Подробное описание
Технические характеристики
Документация
Чертежи

Система SPRINT обеспечивает принципиально новые возможности при обработке на станках без какого-либо снижения надёжности конструкции. Это объясняется тем, что, как и все изделия компании Renishaw для станков, система SPRINT разработана с учётом обеспечения надёжной работы даже в самых жёстких условиях эксплуатации.
В системе SPRINT использована технология нового поколения для сканирования на станках, существенно расширяющая те преимущества, которые дает контроль деталей при обработке: эта технология обеспечивает быстрое и точное получение данных о форме и профиле призматических и более сложных трехмерных элементов.

Датчик OSP60 системы SPRINT изготавливается из высококачественных материалов и проходит очень жёсткий контроль на надёжность его работы, чтобы быть уверенными в том, что он сможет выдерживать удары, вибрацию и сильные перепады температуры, далеко выходящие за пределы, наблюдаемые обычно при эксплуатации станков. В датчике также предусмотрен механизм защиты от перебега, обеспечивающий безопасный останов датчика в случае его столкновения с деталью или зажимом. Каждый датчик OSP60 проходит в полном объёме испытания для гарантии того, что он сможет работать с нужной точностью при максимальной интенсивности подачи СОЖ.

Преимущества:

Радикальное снижение времени выполнения измерительных циклов благодаря скоростям подачи, достигающим 15 м/мин.
Сбор данных со скоростью 1000 точек в секунду дает недостижимое ранее исключительно точное представление о местоположении, размере и форме элемента.
Получение более полного описания детали обеспечивает более высокую уверенность в результатах измерений.
Специальные программные пакеты дают возможность решать часто встречающиеся сложные измерительные задачи.
Новые возможности позволяют переосмыслить производственные процессы.

Ключевые достоинства:

Более высокий уровень автоматизации, обеспечивающий повышение производительности и стабильности результатов.
Повышение производительности станка благодаря более эффективному контролю процесса обработки, что обеспечивает снижение объема брака и повторной обработки.
Повышение производительности станка благодаря уменьшению времени выполнения измерительных циклов.

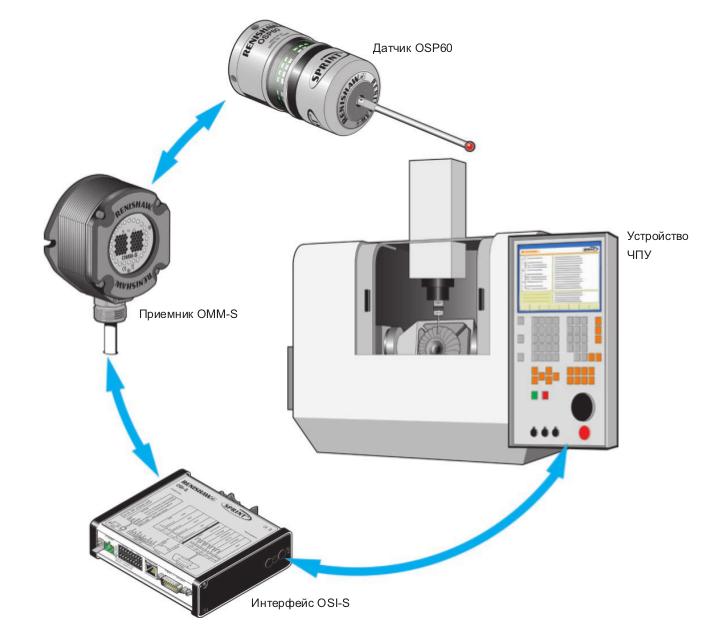

Совместимые интерфейсы / устройства передачи сигналов – OMM-S с OSI-S.

Развернуть

Свернуть

Основное назначение системы	Высокоскоростная система сканирования для управления процессом обработки на станке
Датчик OSP60	Аналоговый сканирующий датчик для инструментов станков, обладающий возможностью сканирования и выполнения измерений в отдельных точках
Приемник OMM-S	Оптический приемник, подходящий для системы SPRINT
Интерфейс OSI-S	Интерфейс, который обрабатывает данные из OMM-S и обеспечивает связь ввода/вывода с инструментом станка
Productivity+TM CNC plug-in	Программное обеспечение для сбора и анализа данных
Способ передачи сигнала	Полудуплексная инфракрасная связь на длине волны 950 нм – 1000 трехмерных точек в секунду
Диапазон передачи сигналов датчика	До 4,5 м с одним приемником или до 9 м с двумя приемниками – наличие четырех настроек питания
Масса датчика (без хвостовика) с батареями	1080 г
Тип элементов питания	3 литиевые батареи CR123
Стандартный срок службы батарей Полная мощность Низкая мощность (1⁄8)	Режим ожидания 68 дней 68 дней	При 95% простоя 182 часа 348 час	При непрерывном использовании 11 часов 21 час
Диапазон сканирования	±XY 0,3 мм, ±Z 0,15 мм
Максимальное отклонение сканирования (стандартное)	±XY 0,80 мм, +Z 0,61 мм
Разрешение датчика	0,1 мкм
Максимальная скорость сканирования	15 м/мин, в зависимости от рабочих характеристик инструмента станка
Направление измерений	±X, ±Y, +Z
Длина щупа	Рекомендуется 75-150 мм
Диаметр шарика щупа	Стандартный 2-8 мм
Тип щупа	Только прямые щупы. Рекомендуются щупы SPRINT
Усилие срабатывания - XY (стандартно) - Z (стандартно)	Сканирование 0,6 Н, 61 гс 1,0 Н, 102 гс	Измерение в отдельных точках 2 Н, 204 гс 9 Н, 919 гс
Условия эксплуатации Датчик OSP60 Приемник OMM-S Интерфейс OSI-S	Класс защиты IP IPX8 (EN/IEC60529) IPX8 (EN/IEC60529) IP20 (EN/IEC60529)	Рабочая температура от +5 °C до +55 °C от +5 °C до +55 °C от +5 °C до +55 °C

Развернуть

Свернуть

Скоростная система сканирования SPRINT

OSP60 Проспект с техническими данными

Развернуть

Свернуть

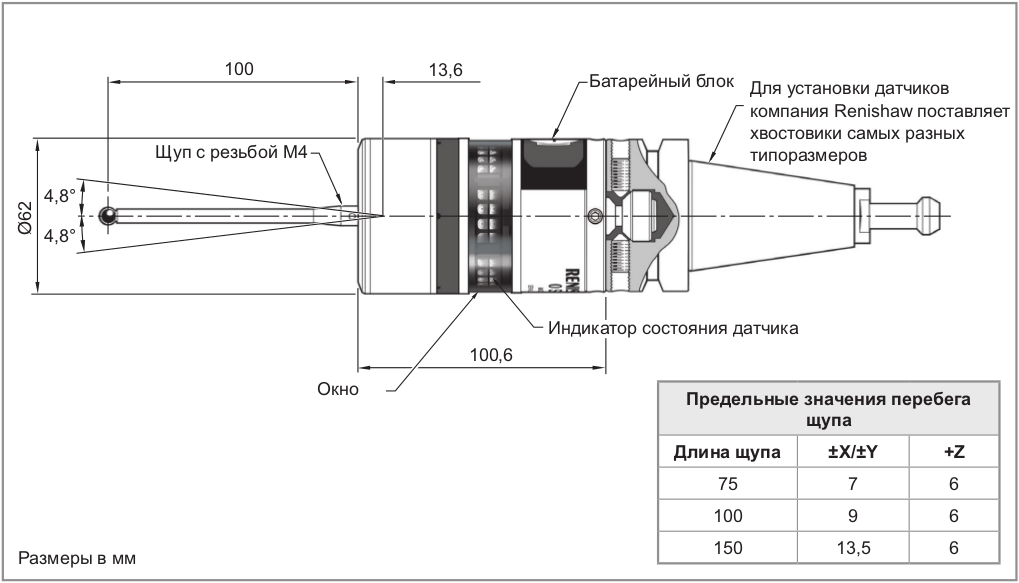

Схема датчика

Развернуть

Свернуть
