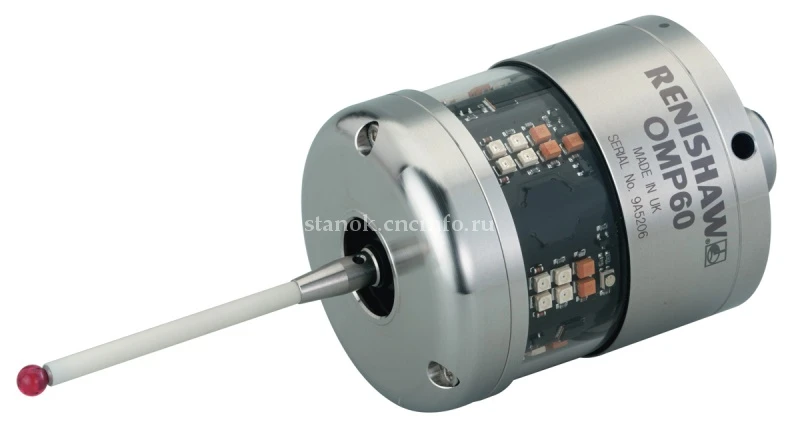

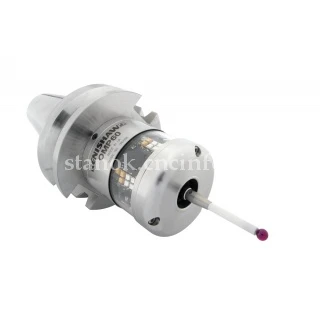

Оптическая система ОМР60 RENISHAW

(4)

Для средних и крупных станков.
Оптическая передача сигнала.
Повторяемость 1,0 мкм.
Максимальная длина щупа 150 мм.

ООО «Эффективное производство» - официальный партнер компании RENISHAW в России

Характеристики:

для контроля деталей

Производитель: RENISHAW

для контроля деталей

оптическая (ИК)

Заказать

Подробное описание
Технические характеристики
Документация
Чертежи

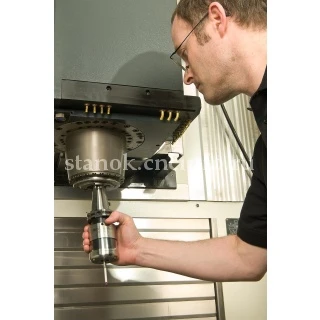

OMP60 – это компактный контактный триггерный 3D датчик с оптической передачей сигналов, который используется для установки заготовки и контроля её обработки на различных средних и больших обрабатывающих центрах. Он предоставляет пользователям возможность практически на 90 % сократить время подготовки к работе, а также снизить процент брака и затраты на крепёжные приспособления.

Совместимость со всеми существующими приёмниками оптических сигналов Renishaw (традиционных и нового поколения) позволяет пользователям легко модернизировать существующие установки.

Особенности и преимущества:

Испытанная на практике кинематическая конструкция.
Исключительная защита от световых помех и передача модулированного оптического сигнала.
Приём и передача сигналов в пределах 360°.
Компактная конструкция.
Различные варианты активации и регулируемое усилие срабатывания.
Повторяемость 1 мкм (2σ).

Совместимые интерфейсы / устройства передачи сигналов – OMI‑2, OMI‑2C, OMI‑2T, OSI с OMM‑2.

Развернуть

Свернуть

Настройка оптической системы		Передача модулированного сигнала	Традиционный способ передачи сигнала
Основное назначение		Измерение размеров деталей и настройка на технологические операции на обрабатывающих центрах любого габарита и мало- и среднегабаритных многоцелевых станках
Способ передачи сигнала		Передача оптического сигнала инфракрасного диапазона в пределах 360° (модулированного или обычного)
Совместимые интерфейсы		OMI-2, OMI-2T, OMI-2H, OMI-2C или OSI/OMM-2	OMI или OMM/MI 12
Рабочий диапазон		До 6 м
Рекомендуемые щупы		Керамические, длиной от 50 до 150 мм
Вес без хвостовика (с батарейками)		885 г
Режимы включения/выключения		Оптическое включение - Оптическое выключение или по таймеру Включение вращением - Выключение вращением или по таймеру Включение от выключателя на хвостовике - Выключение от выключателя на хвостовике
Срок службы батареек (2 литий-тионилхлоридные батарейки AA 3,6 В)	продолжительность работы в режиме ожидания	Не более 1767 дней, в зависимости от режима включения/выключения
	при непрерывном использовании в режиме низкой мощности	Не более 690 часов, в зависимости от режима включения/выключения	Не более 880 часов, в зависимости от режима включения/выключения
Направление измерений		±X, ±Y, +Z
Односторонняя повторяемость		1,00 мкм (2σ)
Усилие срабатывания щупа - малое усилие в плоскости XY - большое усилие в плоскости XY - в направлении +Z		0,75 Н, 76 гс 1,40 Н, 143 гс 5,30 Н, 540 гс
Класс защиты		IPX8 (EN/IEC 60529)
Рабочая температура		от +5 °C до +55 °C

Развернуть

Свернуть

OMP60 Проспект с техническими данными

Развернуть

Свернуть

Схема датчика
