Датчик угловых перемещений ЛИР-238 СКБ ИС

Датчик предназначен для измерения угловых перемещений.

Малогабаритный инкрементный преобразователь угловых перемещений (инкрементный энкодер).
Принцип действия: фотоэлектрический.
Разрешающая способность до 720000 дискрет на оборот.
Напряжение питания: +5 В. Полый вал.

Малогабаритный
Высота корпуса 25,4 мм, диаметр корпуса 38 мм, отверстие вала до 10 мм.
Возможна модификация повышенной точности.
Датчик угловых перемещений ЛИР-238 СКБ ИС
0 5 5 10
(10)
Датчик предназначен для измерения угловых перемещений.

Малогабаритный инкрементный преобразователь угловых перемещений (инкрементный энкодер).
Принцип действия: фотоэлектрический.
Разрешающая способность до 720000 дискрет на оборот.
Напряжение питания: +5 В. Полый вал.

Малогабаритный

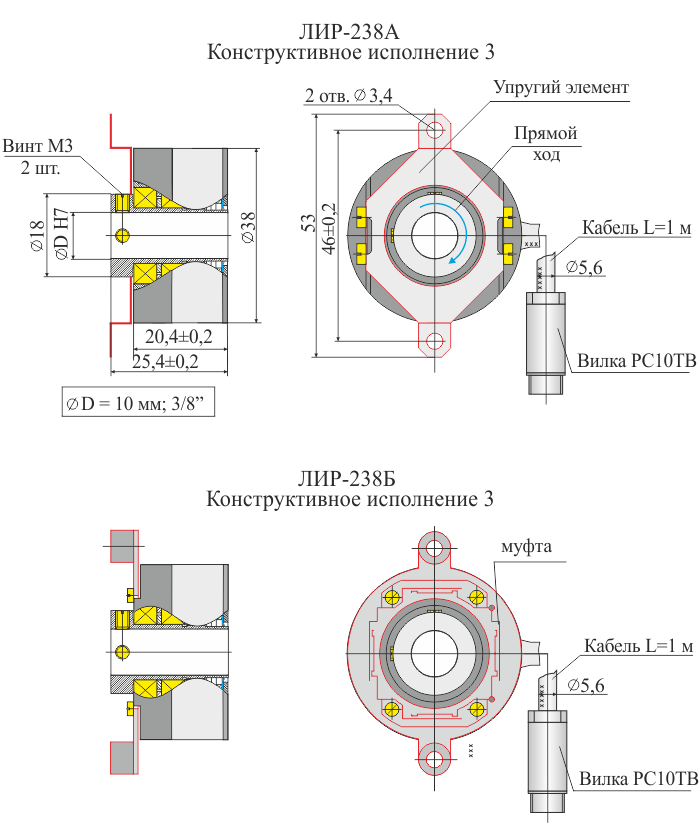

Высота корпуса 25,4 мм, диаметр корпуса 38 мм, отверстие вала до 10 мм.
Возможна модификация повышенной точности.
Характеристики:
Измерение угловых перемещений
Производитель: СКБ ИС
Разрешающая способность преобразователя до 720000 дискрет/оборот
Диаметр корпуса, мм 38
Особенность конструкции Полый вал
Модификация преобразователя

А, В

Конструктивное исполнение 3
Напряжение питания, В +5
Ток потребления не более, мА 120
Выходной сигнал СН (~1 В)
ПИ (TTL)
Количество штрихов на измерительном лимбе

200 ;   250 ;   256 ;   400 ;   500 ;   600 ;
720 ;   900 ;   1000 ;   1024 ;   2500 ;   3600

Коэффициенты интерполяции

1
2
3
4
5
8
10
12
16
25
50

Интервал рабочих температур °С от 0 до +70
Класс точности 6 класс ±30"
7 класс ±75"
8 класс ±150"
Степень защиты от внешних воздействий IP64
Масса (без кабеля) 0,08 кг
Максимальная скорость вращения вала, об./мин. 10000 об/мин
Вибрационное ускорение в диапазоне частот (55...2000) Гц ≤ 100 м/с2
Момент трогания ротора (20°C) ≤ 1х10-2 Н·м
Допустимое осевое смещение вала, мм ± 0,3 для ЛИР-238А; ± 0,1 для ЛИР-238Б
Допустимое радиальное смещение вала, мм ± 0,3 для ЛИР-238А; ± 0,1 для ЛИР-238Б
Ударное ускорение ≤ 300 м/с2
Момент инерции ротора 1,3х10-6 кг·м²
