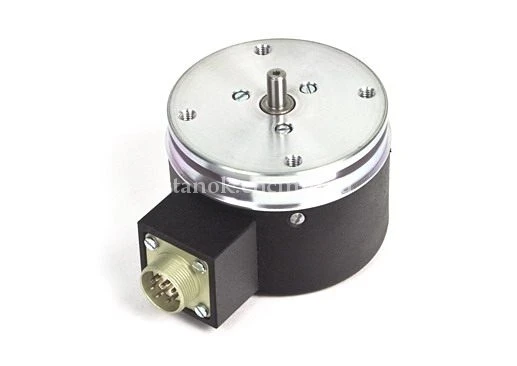

Датчик угловых перемещений ЛИР-134 СКБ ИС

(10)

Инкрементный преобразователь угловых перемещений (инкрементальный энкодер).

ООО «Эффективное производство» - официальный партнер компании СКБ ИС.

Характеристики:

Измерение угловых перемещений

Производитель: СКБ ИС

Заказать

Подробное описание
Технические характеристики
Документация

Датчик предназначен для измерения угловых перемещений.

Малогабаритный инкрементный преобразователь угловых перемещений (инкрементный энкодер).

Принцип действия: фотоэлектрический.

Диаметр корпуса 34 мм.

Разрешающая способность до 720000 дискрет на оборот.

Напряжение питания: +5 В.

Цельный вал.

Применение

Инкрементные угловые фотоэлектрические датчики (инкрементные энкодеры) СКБ ИС широко применяются в продукции станкостроительных заводов, робототехнических комплексах, системах технологического и промышленного контроля, а так же во всевозможных измерительных устройствах, работающих в жестких условиях эксплуатации и требующих высокоточной регистрации угловых перемещений объекта (наклон, поворот, вращение). Ниже перечислены примеры применения инкрементных угловых фотоэлектрических датчиков (инкрементных энкодеров)

Модернизация станков

При модернизации станков для замены импортных энкодеров (угловых датчиков), осуществляющих высокоточную регистрацию углового перемещения вала.

Системы автоматического регулирования

В системах автоматического регулирования в цепях обратной связи по скорости в качестве импульсного датчика скорости вращения вала.

В системах автоматического регулирования в цепях обратной связи по частоте в качестве импульсного датчика частоты вращения вала.

В системах автоматического регулирования в цепях обратной связи по положению в качестве импульсного датчика положения вала.

Развернуть

Свернуть

Разрешающая способность преобразователя	до 720000 дискрет/оборот
Диаметр корпуса, мм	34
Особенность конструкции	Цельный вал
Модификация преобразователя	А
Конструктивное исполнение	3
Напряжение питания, В	+5
Ток потребления не более, мА	120
Выходной сигнал	СН (~1 В) ПИ (TTL)
Количество штрихов на измерительном лимбе	100 ; 180 ; 200 ; 250 ; 256 ; 400 ; 500 ; 600 ; 720 ; 900 ; 1000 ; 1024 ; 1080 ; 1200 ; 1250 ; 1500 ; 1800 ; 2000 ; 2048 ; 2160 ; 2320 ; 2400 ; 2500 ; 2540 ; 3600
Коэффициенты интерполяции	1 2 3 4 5 8 10 12 16 25 50
Интервал рабочих температур °С	от 0 до +70 от -40 до +85
Класс точности	7 класс ±75" 8 класс ±150"
Степень защиты от внешних воздействий	IP64
Масса (без кабеля)	0,14 кг
Максимальная скорость вращения вала, об./мин.	10000 об/мин
Вибрационное ускорение в диапазоне частот (55...2000) Гц	≤ 100 м/с2
Момент трогания ротора (20°C)	≤ 1х10-3 Н·м
Допустимая осевая нагрузка на вал	≤ 10 Н
Допустимая радиальная нагрузка на вал	≤ 20 Н
Ударное ускорение	≤ 300 м/с2
Момент инерции ротора	3,0х10-7 кг·м²

Развернуть

Свернуть

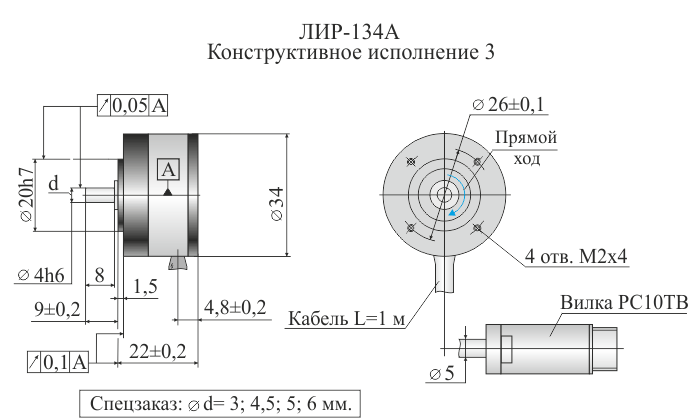

Габаритный чертеж

Описание соединителей

3D модель

Каталог инкрементных преобразователей угловых перемещений СКБИС
