Где скачать паспорт и даташит Renishaw TP200?
Renishaw TP200 — контактный датчик касания (touch-trigger probe) для координатно-измерительных машин (КИМ). Он работает на тензометрическом принципе срабатывания и комплектуется сменными модулями щупа, которые меняют без повторной калибровки всего датчика.
Преимущества Renishaw TP200
В TP200 момент касания определяют тензодатчики в корпусе, а не кинематическая опора, как в более простых датчиках серии TP20. Для оператора это означает более стабильные показания на сложных поверхностях и при разных направлениях подхода. Модульная конструкция делит датчик на корпус и сменный модуль щупа (серия SM25). Модули различаются по усилию срабатывания и допустимой длине стилуса, поэтому исполнение подбирают под задачу: от точных измерений лёгким стилусом до работы с удлинёнными конфигурациями. Повреждённый после столкновения модуль заменяют отдельно, корпус остаётся в работе. О том, чем отличаются щуп и стилус, читайте в статье «Стилус, щуп, наконечник: в чём разница».
Технические характеристики Renishaw TP200
| Параметр | Значение |
|---|---|
| Тип | Контактный датчик касания, тензометрический принцип срабатывания |
| Конструкция | Корпус и сменный модуль щупа серии SM25 |
| Передача сигнала | Проводная, через интерфейс и контроллер КИМ |
| Совместимость | КИМ Renishaw-совместимых конфигураций, поворотные головки серии PH10 через автосоединение (точный перечень — по документации) |
| Исполнения | Модули SM25 с разным усилием срабатывания и длиной стилуса |
| Назначение | Контактное измерение размеров и формы деталей на КИМ |
Точные значения повторяемости, усилия срабатывания и допустимой длины стилуса зависят от модуля. Уточняйте их по даташиту на конкретное исполнение.
Где купить оригинальный Renishaw TP200?
«Эффективное производство» поставляет измерительные системы Renishaw, включая TP200, по запросу: с гарантией 12 месяцев, комплектом документации и технической поддержкой при подборе. Для уточнения наличия и сроков отправьте запрос с артикулом. Сопутствующие стилусы Renishaw заказываются отдельно.

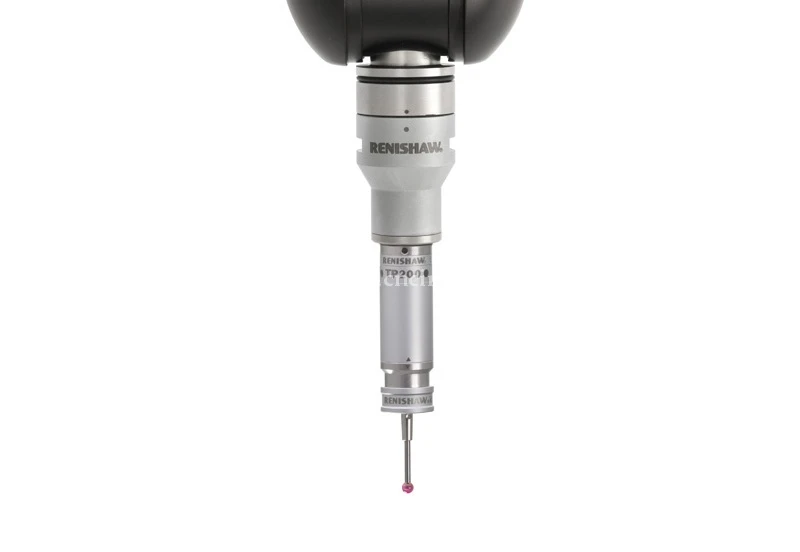

Контактный датчик касания Renishaw TP200 со сменными модулями щупа для координатно-измерительных машин.
Какое исполнение Renishaw TP200 выбрать
Выбор определяется модулем щупа SM25. Для точных измерений небольших деталей берут модуль с низким усилием срабатывания и коротким стилусом. Для длинных или тяжёлых стилусов нужен модуль, рассчитанный на такую нагрузку. Заранее определите длину стилуса, диаметр наконечника и доступные направления подхода к детали. Если задача связана с контролем на станке с ЧПУ, а не на КИМ, обратите внимание на другие щупы Renishaw. Общий подход к выбору описан в обзоре «Датчики Renishaw для ЧПУ: как выбрать».
Частые вопросы
- Для чего нужен Renishaw TP200?
- Это контактный датчик касания для координатно-измерительных машин. Он фиксирует момент касания стилуса с деталью и передаёт сигнал контроллеру КИМ для расчёта координат точки.
- Чем TP200 отличается от TP20?
- TP200 срабатывает по тензометрическому принципу, а TP20 использует кинематическую опору. Конкретные значения повторяемости и допустимые стилусы сравнивайте по даташитам на нужные модули.
- Нужно ли заменять весь датчик после столкновения?
- Как правило, нет: модуль щупа SM25 сменный и при столкновении часто выполняет защитную функцию. После замены проведите калибровку стилуса на эталонной сфере и проверьте состояние корпуса.
- Как подобрать модуль щупа для TP200?
- Ориентируйтесь на длину и массу стилуса, диаметр наконечника и требуемое усилие срабатывания. Пришлите нам конфигурацию КИМ, и мы подберём совместимое исполнение.
Где скачать даташит и руководство
Вы можете скачать официальный даташит и руководство по эксплуатации Renishaw TP200 на сайте «Эффективное производство».
Скачать даташит (PDF)
Скачать руководство пользователя — USER GUIDE TP200 AND SCR200 PROBE SYSTEM [H 1000 5014 07 C] (PDF)
Скачать руководство пользователя — USER GUIDE TP200 PRODUCT CARE GUIDE (131651) (PDF) Первоисточник: Renishaw
