Где скачать паспорт и даташит Renishaw QC20?

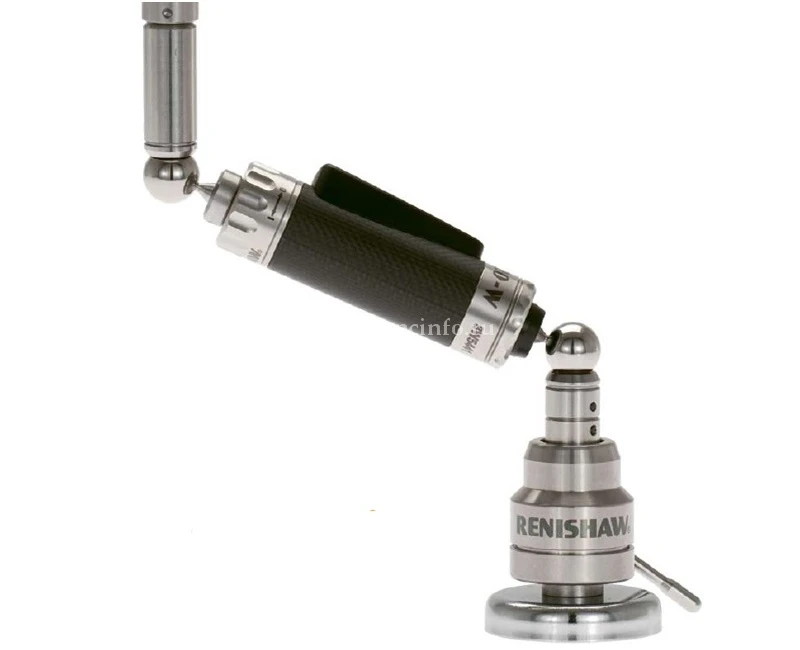

Renishaw QC20-W (ballbar) — телескопический измерительный прибор для быстрой диагностики геометрии и динамики станка с ЧПУ. Он записывает отклонения от идеальной окружности при круговой интерполяции двух осей и по результатам теста показывает, какие погрешности вносят приводы, направляющие и настройки системы управления.
Преимущества Renishaw QC20
Главное достоинство QC20-W — скорость: типовой тест занимает около 10–15 минут, и станок не нужно разбирать или выводить на длительную остановку. Передача данных на компьютер идёт по Bluetooth, поэтому отпадает кабель между датчиком и ПК, который мешает при вращении осей. Результаты можно оценивать по стандартам ISO 230-4 и ASME B5.54, а программное обеспечение разделяет погрешности по типам: люфт, реверсивные выбросы, рассогласование серво-усилений, неперпендикулярность осей, циклические ошибки. Ballbar комплектуется удлинителями разной длины, поэтому тест можно выполнить на радиусах, подходящих под рабочую зону конкретного станка. Подробнее о применении — в статье Renishaw QC20-W: проверка точности станка.
Технические характеристики Renishaw QC20
| Параметр | Значение |
|---|---|
| Тип изделия | Телескопический датчик-ballbar с линейным преобразователем |
| Назначение | Тест круговой интерполяции, диагностика геометрии и динамики станка |
| Передача данных | Беспроводная, Bluetooth (исполнение QC20-W) |
| Стандарты оценки | ISO 230-4, ASME B5.54 |
| Комплектация | Датчик, центровые опоры, удлинители, ПО для анализа (состав уточняйте при заказе) |
| Применение | Фрезерные, токарные станки и обрабатывающие центры с ЧПУ |
| Точностные данные и диапазон | Уточняйте по паспорту и руководству производителя для конкретного комплекта |
Где купить оригинальный Renishaw QC20?
Оригинальный ballbar QC20-W можно заказать в компании «Эффективное производство». Мы поставляем оборудование Renishaw с гарантией 12 месяцев, предоставляем документацию и помогаем подобрать комплект под ваш станок и задачу. Срок поставки и стоимость уточняйте по запросу.
Беспроводной ballbar для проверки круговой интерполяции и оценки геометрии станка с ЧПУ без разборки узлов.
Какое исполнение Renishaw QC20 выбрать
Выбор определяется условиями работы и составом оснастки. Беспроводное исполнение QC20-W удобнее на станках с поворотными столами и в тесных рабочих зонах, где кабель может зацепиться. Длину удлинителей подбирайте по размеру рабочей зоны: чем больше радиус теста, тем полнее картина по осям, но он должен помещаться в ход станка. Если нужно проверять разные по размеру станки, берите комплект с набором удлинителей. Для сравнения с лазерной системой см. QC20-W ballbar и XL-80: что выбрать; аналоги описаны в материале аналоги и альтернативы QC20-W.
Частые вопросы
- Для чего нужен Renishaw QC20?
- Для проверки круговой интерполяции станка с ЧПУ: прибор фиксирует отклонения от окружности и помогает определить люфты, рассогласование осей и другие геометрические и динамические погрешности.
- Чем QC20-W отличается от проводного ballbar?
- Данные передаются на компьютер по Bluetooth, без кабеля. Это упрощает установку на станках с вращающимися осями и поворотными столами.
- По каким стандартам оцениваются результаты теста?
- Программное обеспечение позволяет оценивать результаты по ISO 230-4 и ASME B5.54. Точный перечень доступных отчётов уточняйте в документации к вашей версии ПО.
- Нужна ли остановка станка для теста ballbar?
- Тест занимает порядка 10–15 минут и не требует разборки узлов, но станок нужно подготовить: установить опоры и выполнить программу круговых перемещений в нужной плоскости.
Где скачать даташит и руководство
Вы можете скачать официальный даташит и руководство по эксплуатации Renishaw QC20 на сайте «Эффективное производство».
Скачать руководство по установке (PDF) Первоисточник: Renishaw
