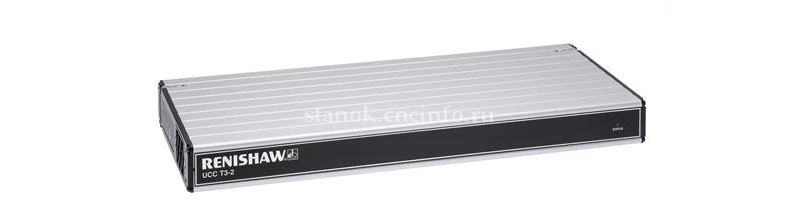

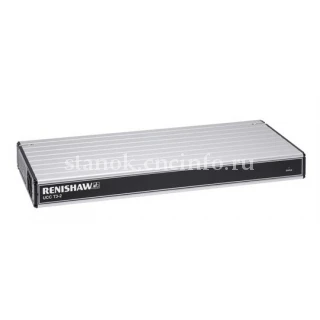

UCC T3-2 универсальный контроллер RENISHAW
Мощный контроллер для 3-осевых КИМ со встроенным стандартным интерфейсом для контактного триггерного датчика и датчика TP200. Предназначен для 3-осевой ручной головки на КИМ. Контроллер подходит для больших и маленьких КИМ, на которых используются контактные триггерные датчики. Имееет встроенный интерфейс для TP200.
Особенности контроллеров UCC
- Конфигурация для КИМ с автоматическим управлением.
- Тип процессора: 1,6 Гц Intel Atom.
- Подходящий блок ручного управления: MCUlite-2, MCU5, MCU5-2, MCU W, MCU W-2.
- Цифровой выход управления SPA.
- Канал связи с ПК: Ethernet.
- Совместимость с операционной системой ПК: XP Pro, Windows 7, Windows 8.
- Длительность сервоцикла: 0,5 мс.
- Функция стандартных контактных измерений.
- Renishaw UCCserver™ (I++DME).
- Встроенное стандартное программное обеспечение UCC.
- Вход для линеек с цифровым сигналом: RS422 - Renishaw.
- Вход для линеек с аналоговым сигналом: С внешним интерфейсом.
- Питание для устройства ввода/вывода: 24 В, 1 А.
- Характеристики устройства ввода/вывода:
- Настраиваются пользователем.
- Активный ВЫСОКИЙ или активный НИЗКИЙ.
- Диапазон напряжений от 5 В до 24 В.
- Совместимость с внешним и внутренним концевым выключателем.
- Программирование концевых выключателей.
- Функция компенсации объемных ошибок КИМ.
- Совместимость с Renishaw UCCassist.
Предназначен для использования с
 |
TP200 Компактный датчик со сменными модулями, в котором используются тензоэлементы. |
Сравнительные данные UCC
■ стандартные технические характеристики.
- отсутствует.
| Функциональные возможности / технические характеристики | UCC T3-2 | UCC T3 PLUS | UCC S3 | UCC T5 | UCC S5 | UCC 2-2 |
| Интерфейс TP200 / SCR200 | ■ | ■ | ■ | - | - | ■ |
| Интерфейс SP600 | - | - | ■ | - | - | ■ |
| Интерфейс SP25M | - | - | ■ | - | - | ■ |
| Интерфейс SP80 | - | - | - | - | - | отдельная интерфейсная плата |
| Интерфейс PH10 | - | ■ | ■ | - | - | отдельная интерфейсная плата |
| Интерфейс PH20 | - | - | - | ■ | - | отдельная интерфейсная плата |
| Интерфейс REVO | - | - | - | - | - | отдельная интерфейсная плата |
| Интерфейс REVO-2 | - | - | - | - | ■ | - |
| Число управляемых осей КИМ | 3 | 3 | 3 | 3 | 3 | 4 (XYZ +1 дополнительная ось) |
| Настраиваемая дополнительная ось (поворотный стол, парная линейка, двойной привод) | требуется второй SPA3 | требуется второй SPA3 | требуется второй SPA3 | требуется второй SPA3 | требуется второй SPA3 | дальнейшее увеличение количества осей требует дополнительной платы |
| Совместимость с усилителем мощности сервопривода (SPA) | SPA3 | SPA3 | SPA3 | SPA3 | SPA3 | SPA3, SPA2-2 |
| Аналоговый выход SPA ±10 В | - | - | - | - | - | ■ |
| Входы для датчиков температуры | - | 16 | 16 | 16 | 16 | 24 при наличии отдельной интерфейсной платы |
| Совместим с существующими дочерними платами | - | - | - | - | - | ■ |
| Максимальная скорость передачи данных сканирования в реальном времени | - | - | SP25M: 2000 точек/с | - | REVO-2: 4000 точек/с | REVO: 4000 точек/с, SP25M: 2000 точек/с |
| Встроенный источник питания перем. тока | - | - | - | - | - | ■ |
| Внешний источник питания пост. тока | ■ | ■ | ■ | ■ | ■ | - |
| Свободное устройство I/O для КИМ | 2 входа + 1 выход | 2 входа + 1 выход | 2 входа + 1 выход | 2 входа + 1 выход | 2 входа + 1 выход | 6 входов + 7 выходов |
| Функциональные возможности / технические характеристики | UCC T3-2 | UCC T3 PLUS | UCC S3 | UCC T5 | UCC S5 | UCC 2-2 |
| Размеры | ||||||
| Ширина | 440 мм (19-дюймовый корпус) | 440 мм (19-дюймовый корпус) | 440 мм (19-дюймовый корпус) | 440 мм (19-дюймовый корпус) | 440 мм (19-дюймовый корпус) | 435 мм (19-дюймовый корпус) |
| Высота | 44 мм (1U) | 44 мм (1U) | 44 мм (1U) | 44 мм (1U) | 44 мм (1U) | 127 мм (3U) |
| Глубина | 180 мм | 180 мм | 180 мм | 180 мм | 180 мм | 330 мм |
| Масса | 2,1 кг | 2,6 кг | 2,6 кг | 2,1 кг | 2,1 кг | 8 кг |
